[김효곤 교수의 인터넷 프로토콜] 13. Transmission Control Protocol (TCP)

07 Jun 2021 • Internet Protocol

Transmission Control Protocol (TCP)

13.0 TCP 개관

  • 인터넷 트래픽의 90% 이상을 transport
    • 웹, 이메일, 게임, 스트리밍, SNS, …
  • 인터넷 프로토콜 suite 중 가장 복잡한 프로토콜!
  • Full-duplex 프로토콜
    • 무조건 1:1 통신
    • 데이터 채널이 2개
      • A->B + B->A
      • 동시 사용 중일 수 있다: 패킷이 동시에 각각의 채널에 흐르고 있을 수 있음

13.1 TCP 서비스 모델

  • Reliable delivery
    • 네트워크가 살아있는 한, 응용이 믿고 맡기는 신뢰적인 배달
    • 그런데 TCP가 타고 가는 그 IP는 믿을 만한 놈이 아니다.
      • IP가 패킷을 잃어버리는 경우 TCP는 retransmission
  • In-order delivery
    • IP가 out-of-order delivery를 하는 경우 TCP가 reordering한 이후 응용에게 배달
  • Flow control
    • 수신 응용이 받을 수 있는 만큼만 배달
    • 슈퍼 컴퓨터 급 웹 서버와 5만원짜리 스마트폰이 통신하는 경우
      • 수신측에서 패킷들이 오버플로우가 되지 않도록, 수신측의 프로세싱 수준에 맞춰 느리게 보내줘야 한다.
  • Byte-stream
    • 데이터는 바이트의 연속
      • 기다란 가래떡처럼
    • Segmentation
      • 데이터를 segment 단위로 잘라서 하나하나를 IP 패킷으로 만듦
      • PMTU discovery 이용
  • Connection-oriented
    • “연결”을 맺어야 데이터를 전송할 수 있음
    • “연결” = 데이터 전송 관리를 위한 bookkeeping 준비가 끝난 상태
      • 실제로 데이터를 전달하기 전에 양측이 이 전달에 대한 같은 이해를 갖도록 준비
      • 관리 = 재전송, flow-control, reordering, segmentation

13.2 TCP 패킷 형식

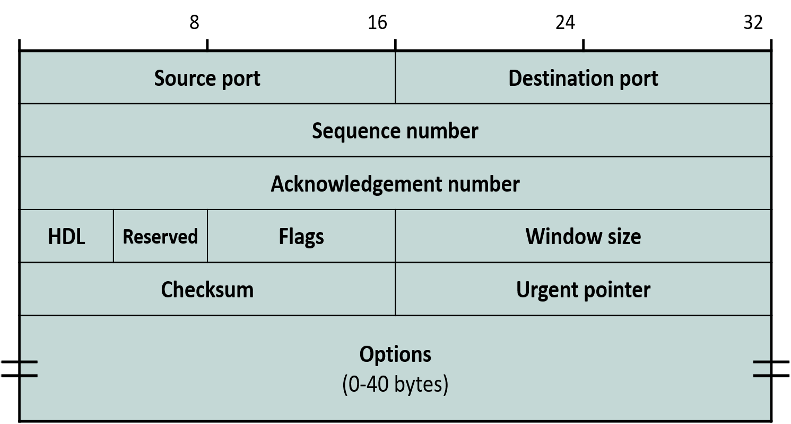

  • 헤더 형식
    • Port 번호들 : multiplexing/demultiplexing을 위함
    • Socket = <IP주소, 포트번호>
      • 응용을 가리키는 identifier가 된다.
    • 연결 = Socket과 socket의 연결
      • 어떤 프로그램들 둘 사이에 TCP 연결을 만들라는 명령이 떨어지면, 커널 안에 Buffer 두 개가 만들어진다. 응용에서 내려올 데이터를 받아주는 버퍼(Send Socket Buffer)와 저쪽에서 온 데이터를 받아 응용에게 줄 버퍼(Receive Socket Buffer)가 생길 것이다.
      • 이외에도 두 응용을 연결하는데 사용되는 다양한 자료구조들이 생긴다.
    • HDL(Header Length) : 4비트 필드로 4바이트단위 (0-15)
    • Options : 고정 헤더 20바이트이므로 최대 40바이트까지
    • Window size : receive socket buffer의 빈 공간 “내가 데이터를 받을 수 있는 공간이 얼마나 남았다!” - flow control을 위함
    • Checksum : pseudo header를 사용
    • Urgent pointer : 송신자가 수신자에게 급한 데이터가 뒤쪽에 있음과 더불어, 급한 데이터까지 몇 바이트 남았음을 알림
    • Options : 안 쓰이는 옵션이 거의 없음

TCP와 IP의 헤더가 유사한 이유?

TCP와 IP는 예전에 하나의 프로토콜이었기 때문이다. 따라서 헤더의 길이까지 똑같지만 필드들은 제각각이다.

  • Sequence number
    • Byte stream의 각 byte마다 붙이는 일련 번호
      • segment 단위가 아닌 byte 단위
    • 데이터 유실, 순서 뒤집힘 등을 알아내기 위한 용도
    • Payload의 첫 번째 byte의 sequence 번호를 헤더에 적음 (대표)
  • Acknowledgement number
    • 수신자가 송신자에게 “나 어디까지 받았어. 다음 것 보내줘!”
    • 연속적으로 받은 마지막 byte의 sequence number + 1 (를 달라는 말)
    • ACK number -1번 바이트까지 수신측 소켓 버퍼에 “안착”했다는 뜻
      • 재전송 염려가 없다 -> 송신측 소켓 버퍼에서 지워도 됨 (즉, Ack가 올 떄까지 송신측 소켓 버퍼에서는 데이터가 지워지지 않는다는 뜻)
      • 만약 중간 데이터가 유실되었다면, 그 유실된 데이터가 시작되는 부분부터 끝까지 다시 달라고 요청
      • 지운 공간에는 새로 송신측 응용이 데이터를 부어줄 수 있음
  • 헤더 길이
    • 4 바이트 단위
    • 가변 길이 옵션 때문에

  • Flags

    • CWR, ECN: 혼잡 제어 (congestion control) 용도
    • URG: byte stream에 긴급한 데이터가 들어왔다는 뜻
      • 1 : Urgent Pointer 값 유효
      • 0 : Urgent Pointer 값 무효
    • ACK: Acknowledgement number가 유효한가
      • 1 : Ack 번호 필드 유효
      • 0 : Ack 번호 필드 무효
    • PSH: 현재는 단지 송신 소켓 버퍼가 비게 된 것만 표현
      • 지금은 빨리 보내려고 최선을 다하므로 전송 속도 면에서는 아무 의미 없음
      • 예전에는 응용이 급한 데이터임을 알리며 배달을 재촉할 수 있도록 요구
    • RST: Kill the connection
    • SYN: 연결 시작
    • FIN: 연결 해제

Q : sequence number이 32비트면 40GB가 넘는 바이트스트림을 전송할 때 다시 0부터 시작하도록 하면 문제가 발생할 여지가 있지 않나요? (e.g. 앞부분 패킷이 네트워크 상에서 떠돌다가 뒤늦게 도착한 경우) A : 이론상으로는 가능하다. 그렇지만 현실적으로는 한바퀴 돈 숫자가 옛날 데이터와 헷갈리지 않도록 하는 옵션이 더 있으므로 거의 오류가 발생하지 않는다.

SYN과 FIN이 중요한 이유

SYN은 Synchronization의 약자이며, 이것은 시간을 맞춘다는 뜻이다. TCP에는 시간이라는 개념이 없다. 대신 미국방부에서는 작전을 수행하기 전에 원격에서 서로의 시간을 완벽히 맞추는 과정이 필요했으며 이 개념이 TCP에 반영된 것으로 보인다. TCP는 데이터를 주고 받기 전에 연결을 맺으며, 마치 국방부에서 작전 수행 전/후 시간을 맞추는 것처럼 서로 데이터를 나누기 전/후에 무언가를 맞추는 것을 말한다. 이 역할을 수행하는 것이 SYN과 FIN이 된다.

FIN과 RST의 차이

FIN은 정상적인 절차에 따라 해제하는 것이고, RST는 abortion이며, 비정상적으로 급히 끊는 것을 말한다.

  • Window size
    • ACK number 기준 수신 소켓 버퍼의 빈 공간 크기
    • Flow control을 위함 -> ACK number부터 몇 바이트를 더 받을 수 있는가
  • 체크섬
    • Pseudo-header 사용에 유의
    • TCP는 의무!
  • Urgent pointer
    • Byte stream에 urgent data가 들어왔음
    • 그 위치는 뒤쪽으로 몇 바이트인지 표시

Q : URG포인터는 급한 segment 앞에 있는 한 패킷만 하면 되나요? 아니면 앞에 모든 패킷이 가리키나요? A : 앞에 있는 모든 패킷이 가리킨다. 근데 상식적이라면 급한 것들을 제일 앞에 둬야한다. 그런데 그냥 줄 뒤에 서있으며 급한 것이 있다고 말하기만 한다.

Q : 데이터가 급한지 아닌지의 여부는 송신자측에서 정하는건가요? A : 그렇다. 추가적으로는 TCP는 단순히 짐을 옮기는 직원이기 때문에 TCP는 급한게 있다고 해도 아무동작을 취할 순 없으며, 그냥 수신측 응용에게 이것이 급한 데이터라고 알려주는 일 밖에 하지 않는다. 수신측 응용은 아마도 송신측에서 말하는 ‘급하다’의 정확한 의미를 알고 있을 것이다.

  • 옵션: 모두 필요 (IP 옵션들과는 다름)

    • EOL: 잘 안 쓰임 (비슷한 역할을 NOP이 해주고 있음)
    • NOP: 4 byte align 용도

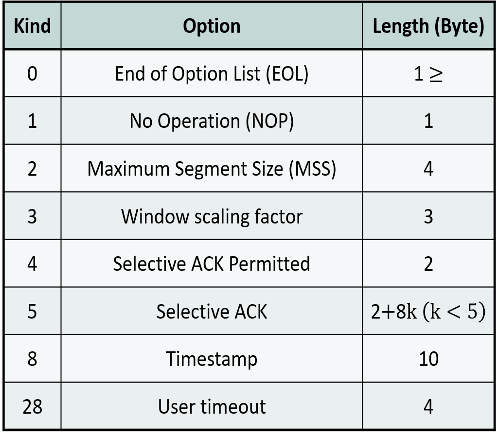

      • 아래 표에 보면 4Byte align이 안되어있는 옵션들이 있다. (IPv4의 헤더는 4바이트 배수로 딱 맞춰야한다.)
      • 안맞는 경우에는 1바이트짜리 옵션을 갖고 4바이트의 배수가 되도록 레고블록 끼우듯이 맞춰서 4바이트 배수를 맞춘다.
    • MSS : 처음에 연결을 맺을 때 특정 패킷 사이즈를 사용하자고 제안.
    • SACK : Selective ACK를 쓸 수 있다는 의미

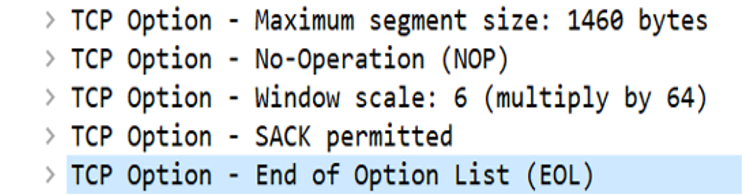

  • 예)

    • MSS : 1460
    • Window Scale : 윈도우 사이즈는 필드 크기가 16비트 밖에 안되기 때문에 총 64KB까지 표현이 가능하다. 그런데 이것보다 실제로 더 많은 크기의 빈공간이 남아있는 경우에는 윈도우 사이즈 필드에 있는 값에 얼마를 곱한 것(왼쪽으로 몇 칸 이동)이 실제 값이라는 의미의 수가 Option에 추가한다.
    • 이렇게 사용된 Options의 데이터 크기를 다 더하면 9바이트인데 4의 배수를 채워야 하므로 NOP과 EOL를 사용하거나 보통은 NOP만을 12바이트가 될 때까지 아무데나 끼워넣는다.

  • Maximum Segment Size (MSS): peer에게 어떤 payload 크기를 쓸 것인지 알림
    • Path Cover Delivery 경로 중 자신이 속한 첫번째 링크의 MTU만 알고 있는 상태 : MTU – 40 bytes
      • 이때, MSS 값은 TCP의 Payload 값에 해당
      • 양방향 채널을 통해 양측이 서로(peer라고 칭함)에게 MSS 값을 알려준다.
      • 양측이 보낸 두 개의 값에서 더 작은 값을 택함으로써 두 개의 채널에서 같은 Segment Size를 사용하게 함
    • 최초 값: PMTU discovery에 의해 더 작은 값으로 추후 교정될 수 있음
  • Window Extension
    • 16-bit window size 필드 -> window 크기 <= 65535
    • 64KB 보다 receive socket buffer를 크게 사용할 때
    • 옵션 값 n = left shift by n positions = X 2^n^

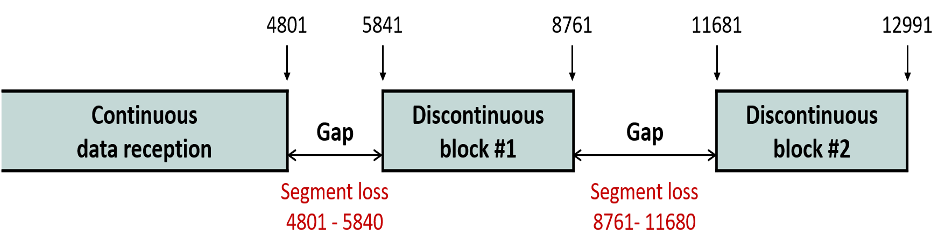

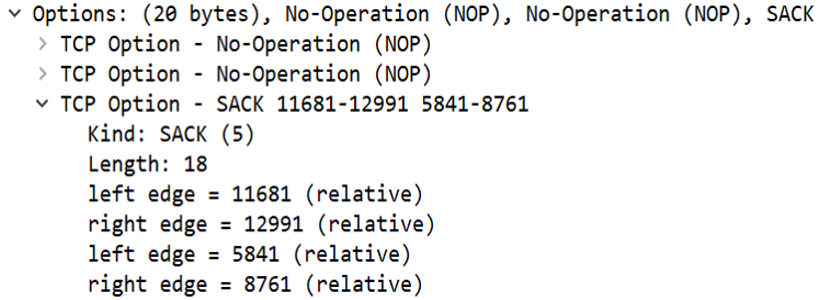

  • Selective Acknowledgement (SACK)는 불연속적으로 패킷을 수신할 때 미수신부분만을 재전송 요청하는데 쓰임
